Cablage après régulateur de 3 batteries en parallèle
Conseillé pour le câblage après le régulateur du kit photovoltaïque 240Wc/270Ah
Câblage compris :
- 2 câbles régulateur/batteries de 6mm², d'une longueur de 1m chacun, 1 rouge et 1 noir, chacun ayant 1 extrémité munie d'un oeillet de 8mm²,
- 4 cordons de batteries de 16mm², d'une longueur de 25cm chacun, 2 rouge et 2 noir, 8 extrémités munies d'un oeillet de 8mm².
Convient pour les installations comprenant un régulateur de 10 à 20A avec un banc de batteries d'une capacité inférieure ou égale à 280Ah
Référence : KITCAB3BATPAR
Dans toute installation photovoltaique en site isolé, il est vivement conseillé de câbler les différents élèments entre eux dans le sens suivant :
- les batteries entre elles, pour réaliser un banc de batteries,
- le banc de batteries au régulateur (après avoir inséré un fusible ou un disjoncteur sur le câble positif),
- les panneaux entre eux, pour réaliser un champ solaire,
- le champ solaire au régulateur (après avoir inséré un fusible ou un disjoncteur sur le câble positif),
- le convertisseur (si nécessaire) au banc de batteries (après avoir inséré un fusible ou un disjoncteur sur le câble positif).
Toute déconnexion des élèments doit se faire dans le sens inverse.
Quelle que soit la nature de l'intervention, les régles de protection en cas d'intervention sur un circuit électrique doivent être observées.

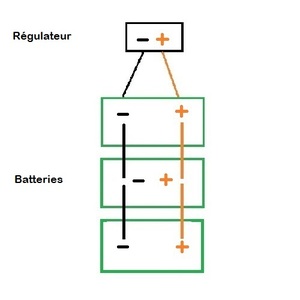

1 câble rouge, longueur 1m, section 6mm², une extrémité munie d'une cosse M8, pour la connexion positive entre le régulateur et une batterie
1 câble noir, longueur 1m, section 6mm², une extrémité munie d'une cosse M8, pour la connexion négative entre le régulateur et une batterie
2 cordons de batteries de 16mm², d'une longueur de 25cm chacun, rouge, extrémités munies d'un oeillet de 8mm² pour la connexion des cosses positives des batteries entre elles
2 cordons de batteries de 16mm², d'une longueur de 25cm chacun, noir, extrémités munies d'un oeillet de 8mm² pour la connexion des cosses négatives des batteries entre elles
L'extrémité munie d'un oeillet doit être connectée à la batterie. Dans le cas de batteries avec cosses à vis, devisser celles-ci, glisser l'oeillet entre l'extrémité de la vis et la rondelle, revisser la vis et bloquer le tout avec l'écrou.
L'extrémité sans oeillet doit être dénudée sur +/- 1 cm puis être insérée dans le régulateur dans le cas de régulateur à connexion par presse-étoupe.
Le câble rouge correspond à la connexion positive. Le câble noir correspond à la connexion négative.
Veillez également à ne pas mettre en place le banc de batterie directement en-dessous du régulateur, ou même en-dessous de quelque élèment que ce soit
