Régulateur solaire PWM-Light 30A 48V VICTRON
Régulateur solaire de charge de batteries 30A, système photovoltaique sous tension 48V
Sortie consommateur programmable pour le contrôle de l'éclairage nocturne (jusqu'à 13h après le coucher du soleil)
Détection automatique de la tension des batteries 48V (par sonde interne)

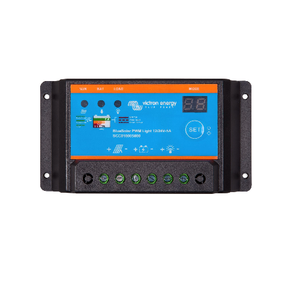

photo generique d un blue solar light.....
Protection contre les surchages, court-circuits et inversion de polarité
Garantie : 5 ans
Fabricant : VICTRON (Pays-Bas)
Référence : SCC040030020
Fiches techniques à télécharger
Ce régulateur solaire est conçu pour l'alimentation des éclairages publics/privés par des petits systèmes photovoltaiques autonomes.
Un régulateur solaire VICTRON offre la garantie d'une fabrication irréprochable par l'un des fabricants européens les plus renommés.
Pour tous les détails d'installation et de fonctionnement, téléchargez le Guide d'utilisation ci-contre (sous la photo).
Il faut bien visser les cables solaires dans les presses-étoupes du régulateur, afin d'éviter tout risque de court circuit qui peut endommager le régulateur ; et bien respecter les tailles de cable recommandées par le fabricant.
Pour choisir votre régulateur solaire, consultez nos fiches conseil "Choisir son régulateur solaire", ou contactez nos experts sur solaire@ecolodis.com.
Le régulateur solaire de charge utilisé dans une installation photovoltaique ou éolienne
Le régulateur solaire mesure en permanence la tension de la batterie et gère l’apport de courant des modules photovoltaiques
Il régule la charge du parc batteries afin d’éviter les surcharges, assure la limitation du courant provenant des modules. Il limite la décharge par délestage de l'utilisation, voire même l’arrêt total, afin d’éviter les décharges profondes risquant d'endommager les batteries. Il contrôle le fonctionnement du générateur par affichage (voyants et écran, si le régulateur est muni d’un affichage).
Les batteries stockent l'énergie produite par les panneaux photovoltaiques
Afin d’assurer l'alimentation des récepteurs en toutes circonstances (jour ou nuit, ciel dégagé ou couvert).
Les batteries solaires, appelées aussi batteries à décharge lente, sont spécifiquement conçues pour les applications solaires ou éoliennes. Elles n'ont pas les mêmes caractéristiques qu'une batterie de voiture par exemple. La capacité d’une batterie s’exprime en Ah (Ampère/heure) et sa tension est de 12 V (Volts), 6V et parfois 2V (pour les installations les plus importantes).
Le convertisseur transforme le courant continu des batteries (12V, 24V ou 48V) en courant alternatif 230 volts
Il suffit de raccorder les bornes situées sur le convertisseur (aussi appelé onduleur) aux cosses des batteries. Les appareils électriques que vous souhaitez alimenter sont ensuite simplement branchés sur la ou les prises 220/230 V du convertisseur (nota : la somme des puissances des appareils branchés sur le convertisseur doit être inférieure à la puissance indiquée pour le convertisseur).
Il est conseillé de minimiser autant que possible la distance du câble Régulateur - Batterie et Batterie - Onduleur (inférieur à 6m) afin d'éviter les déperditions d'électricité.
Courant de charge max. : 30 A
Tensions nominales de fonctionnement : 48V (détection automatique)
Tension solaire maximale : 100V
Charge d'absorption : 56,8 V
Charge float : 55,20 V
Déconnexion en cas de charge de tension faible : 44,8 V
Reconnexion en cas de charge de tension faible : 50,4 V - 52,40 V
Diamètre du cable électrique max. : 6 mm²
Autoconsommation : < 10 mA
Température de fonctionnement : -20°C à +50°C (charge pleine)
Type de protection : IP20
Dimensions : 70 x 133 x 33.5 mm
Poids : 170 grammes
Installation verticale et utilisation en intérieure uniquement
