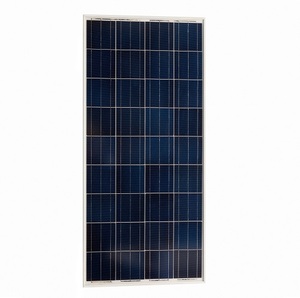

Panneau solaire polycristallin 90 Wc 12V
Coefficient tension-température favorable à une utilisation à des températures élevées
Performances exceptionnelles en faible irradiation et sensibilité élevée à tout le spectre solaire
Boîte de raccordement multifonctionnelle scellée étanche
Diodes de dérivation haute-performance (meilleure protection contre les effets de point chaud en cas d'occultation partielle)
Procédé d'encapsulation avancé EVA (Ethylène-acétate de vinyle) avec face inférieure tri-couche
Cadre robuste en aluminium anodisé
Face supérieure en verre trempé : haute transmissibilité, rigidité accrue, excellente résistance aux impacts
Dimensions : 780x668x30mm
Poids : 6,5 kg
Longueur de câble : 90 cm avec connecteurs MC4
Garantie : 5 ans sur le panneau (25 ans à 80% de sa puissance)
Fabricant : VICTRON (Pays-Bas)
L'avis et les conseils de Guilhem, Directeur Technique d'Ecologie-Shop.com :
- Ce panneau photovoltaique 90 Wc est destiné aux installations photovoltaiques non raccordées au réseau électrique (site isolé) : il doit être branché sur des batteries 12V, qui stockent l'énergie que vous utilisez ensuite pour l'éclairage ou le petit électro-ménager.
- L'installation est simple et rapide grâce aux 4 trous de fixation sur le cadre en aluminium et aux câbles de 90cm en sortie de panneau.
- Ce panneau est conçu et fabriqué pour répondre aux normes de qualité IEC 61215.
- Pour composer votre installation penser à y ajouter un régulateur, une batterie et éventuellement un convertisseur 12/220V.
Pour toute demande de dimensionnement ou pour toute réclamation : contact@ecologie-shop.com.
> Profitez d'un prix avantageux en commandant un kit complet (panneau solaire + régulateur + batterie)
Le panneau solaire se raccorde sur le régulateur solaire.
Le régulateur solaire, qui modère en permanence la charge d'énergie stockée dans les batteries, se branche sur les batteries
Les batteries sont reliées éventuellement à un convertisseur/onduleur si on souhaite produire du courant en 220/240 volts.
Vous trouverez ci-dessous des éléments complémentaires pour une installation panneau + régulateur + batterie appelée installation photovoltaique en site isolé.
Pour tout information technique ou commerciale, contactez notre équipe technique sur technique@ecologie-shop.com.
Les panneaux photovoltaïques (appelés aussi modules) transforment l’énergie solaire (la lumière) en énergie électrique : courant continu. Le gros avantage de cette production d’énergie, est que la transformation de la lumière en électricité s'effectue sans bruit ni pollution. Chaque module solaire a une tension nominale de 12 ou 24 Volts et ils seront câblés en parallèle ou en série afin d'obtenir la tension et le courant désiré.
Pour fonctionner correctement, le panneau solaire doit être ensoleillé sur toute la surface durant la journée. Veiller à choisir un emplacement où les panneaux solaires reçoivent un ensoleillement permanent (aucune ombre doit être portée par un obstacle : bâtiment, arbre, clôture, colline…) ceci quelles que soient les périodes du jour et de l’année en particulier l’hiver la période la plus défavorable.
A l'aide d’une boussole si besoin, orienter les panneaux photovoltaiques plein Sud pour l’hémisphère Nord (et plein Nord pour l’hémisphère Sud).
L'inclinaison est calculée en fonction de la latitude et du lieu de l’installation : en France l'inclinaison optimale est souvent comprise entre 30° et 40°. Plus de détails dans ce tableau :
Latitude du site | Angle d’inclinaison recommandé |
0° - 15° | 15° |
15° - 25° | Même que latitude |
25° - 30° | latitude + 5° |
30° - 35° | latitude +10° |
35° - 40° | latitude +15° |
Supérieur à 40° | latitude +20° |
Il régule la charge du parc batteries afin d’éviter les surcharges, assure la limitation du courant provenant des modules. Il limite la décharge par délestage de l'utilisation, voir même l’arrêt total, afin d’éviter les décharges profondes risquant d'endommager les batteries. Il contrôler le fonctionnement du générateur par affichage (voyants et écran, si le régulateur est muni d’un affichage).
Les batteries stockent l'énergie produite par les modules photovoltaiques afin d’assurer l'alimentation des récepteurs en toutes circonstances (jour ou nuit, ciel dégagé ou couvert).
Ces batteries, appelées batteries à décharge lente, sont spécifiquement conçues pour les applications solaires ou éoliennes. Elles n'ont pas les mêmes caractéristiques qu'une batterie de voiture par exemple.
La capacité d’une batterie s’exprime en Ah (Ampère/heure) et sa tension est de 12 V (Volts), 6V et parfois 2V (pour les installations les plus importantes).
Cet appareil transforme le courant continu des batteries (12V ou 24V ou 48V) en courant alternatif 230 volts.
Il suffit de raccorder les bornes situées sur le convertisseur aux cosses des batteries. Les appareils électriques que vous souhaitez alimenter sont ensuite simplement branchés sur la ou les prises 220/230 V du convertisseur (nota : la somme des puissances des appareils branchés sur le convertisseur doit être inférieure à la puissance indiquée pour le convertisseur).
Il est préconisé de minimiser autant que possible la distance du câble Régulateur - Batterie et Batterie - Onduleur (inférieur à 6m) afin d'éviter les déperditions d'électricité.
Poids net : 6.8kg
Dimensions : 780x668x30m
Puissance nominale : 90Wc
Tension de puissance : 19,5V
Courant de puissance : 4.61A
Tension de court-circuit : 23.44V
Courant de court-circuit : 4.98A
