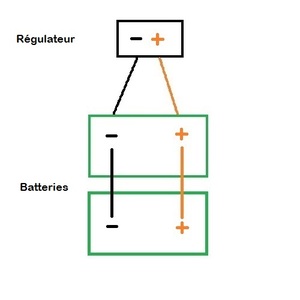

Cablage après régulateur de 2 batteries en parallèle
Conseillé pour le câblage après le régulateur des kits solaires 160 Wc/180Ah et 240Wc/180Ah
Câblage compris :
- 2 câbles régulateur/batteries de 6mm², 1m chacun, 1 rouge et 1 noir, chacun ayant 1 extrémité munie d'un oeillet de 8mm²,
- 2 cordons de batteries de 16mm², 25cm chacun, 1 rouge et 1 noir, extrémités munies d'un oeillet de 8mm².
Convient pour les installations comprenant un régulateur de 20A avec un banc de batteries d'une capacité inférieure ou égale à 180Ah
Référence : KITCAB2BATPAR
Dans toute installation photovoltaique en site isolé, il est vivement conseillé de câbler les différents élèments entre eux dans le sens suivant :
- les batteries entre elles, pour réaliser un banc de batteries,
- le banc de batteries au régulateur (après avoir inséré un fusible ou un disjoncteur sur le câble positif),
- les panneaux entre eux, pour réaliser un champ solaire,
- le champ solaire au régulateur (après avoir inséré un fusible ou un disjoncteur sur le câble positif),
- le convertisseur (si nécessaire) au banc de batteries (après avoir inséré un fusible ou un disjoncteur sur le câble positif).
Toute déconnexion des élèments doit se faire dans le sens inverse.
Quelle que soit la nature de l'intervention, les régles de protection en cas d'intervention sur un circuit électrique doivent être observées.
1 câble rouge, longueur 1m, section 6mm², une extrémité munie d'une cosse M8, pour la connexion positive entre le régulateur et une batterie
1 câble noir, longueur 1m, section 6mm², une extrémité munie d'une cosse M8, pour la connexion négative entre le régulateur et une batterie
1 cordon de batteries de 16mm², d'une longueur de 25cm, rouge, extrémités munies d'un oeillet de 8mm² pour la connexion des cosses positives des batteries entre elles
1 cordon de batteries de 16mm², d'une longueur de 25cm, noir, extrémités munies d'un oeillet de 8mm² pour la connexion des cosses négatives des batteries entre elles
