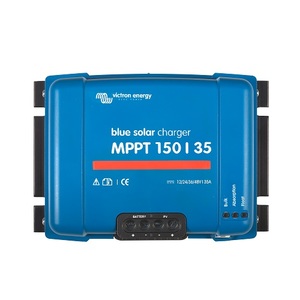

Régulateur de charge MPPT 150/35 35A VICTRON

Principes de fonctionnement d'un régulateur solaire MPPT

Un régulateur solaire classique, connecté entre les panneaux photovoltaiques et les batteries, ne transforme pas l'énergie produite par les panneaux.

Par exemple : un panneau de 75Wc délivre avec un bon ensoleillement un courant de 17 Volts avec une intensité de 4,4 Ampères (Puissance (Wc) = Volts x Ampères). Avec un régulateur traditionnel, la batterie n'est pas capable d'absorber toute cette énergie produite. Bien que le panneau solaire ait une tension de sortie de 17 volts,  la résistance interne de la batterie va "rabaisser" le voltage du panneau solaire au niveau de sa propre tension (une batterie a une résistance interne qui augmente plus celle-ci est déchargée - exemple : 10,5 volts pour une batterie très déchargée).
Donc en appliquant le principe "Puissance (Wc) = Volts x Ampères", le panneau solaire de 75 watts ne délivrera plus que 46,2 watts soit : 10,5 volts x 4.4 ampères = 46.2 Watts, il y a donc presque 29 watts de perdus.

Le régulateur MPPT fonctionne lui comme un "convertisseur de puissance", qui va adapter la tension (17 volts) de sortie du panneau solaire au voltage de la batterie sur laquelle il est branché, tout en augmentant l'intensité de ce courant. Soit dans notre exemple, toujours en appliquant la loi d’Ohm (I ampérage = P puissance : Vvolt ), 75 W / 10,5 V = 7,15 A, le régulateur va fournir un ampérage de 7,15 ampères.
Le courant de charge a subi une augmentation de 2.75 ampères, ce qui correspond aux 29 watts que nous perdions avec un régulateur classique.



Le régulateur solaire de charge utilisé dans une installation photovoltaique ou éolienne

Le régulateur solaire mesure en permanence la tension de la batterie et gère l’apport de courant des modules photovoltaiques

Il régule la charge du parc batteries afin d’éviter les surcharges, assure la limitation du courant provenant des modules. Il limite la décharge par délestage de l'utilisation, voire même l’arrêt total, afin d’éviter les décharges profondes risquant d'endommager les batteries. Il contrôle le fonctionnement du générateur par affichage (voyants et écran, si le régulateur est muni d’un affichage).



Les batteries stockent l'énergie produite par les panneaux photovoltaiques

Afin d’assurer l'alimentation des récepteurs en toutes circonstances (jour ou nuit, ciel dégagé ou couvert).

Les batteries solaires, appelées aussi batteries à décharge lente, sont spécifiquement conçues pour les applications solaires ou éoliennes. Elles n'ont pas les mêmes caractéristiques qu'une batterie de voiture par exemple. La capacité d’une batterie s’exprime en Ah (Ampère/heure) et sa tension est de 12 V (Volts), 6V et parfois 2V (pour les installations les plus importantes).



Le convertisseur transforme le courant continu des batteries (12V, 24V ou 48V) en courant alternatif 230 volts

Il suffit de raccorder les bornes situées sur le convertisseur (aussi appelé onduleur) aux cosses des batteries. Les appareils électriques que vous souhaitez alimenter sont ensuite simplement branchés sur la ou les prises 220/230 V du convertisseur (nota : la somme des puissances des appareils branchés sur le convertisseur doit être inférieure à la puissance indiquée pour le convertisseur).

Il est conseillé de minimiser autant que possible la distance du câble Régulateur - Batterie et Batterie - Onduleur (inférieur à 6m) afin d'éviter les déperditions d'électricité.



Attention, ce régulateur ne propose pas de sortie d'alimentation sous basse tension. Tout appareil alimenté en basse tension le sera directement sur les batteries. Dans ce cas, nous conseillons vivement de mettre en place une protection des batteries afin que ces appareils soient déconnectés si la batterie ne peut pas les alimenter sans se mettre en danger. Vous trouverez ce produit sur la page Régulateur solaire.

N'hésitez pas à contacter notre service technique pour toute question : contact@ecologie-shop.com
